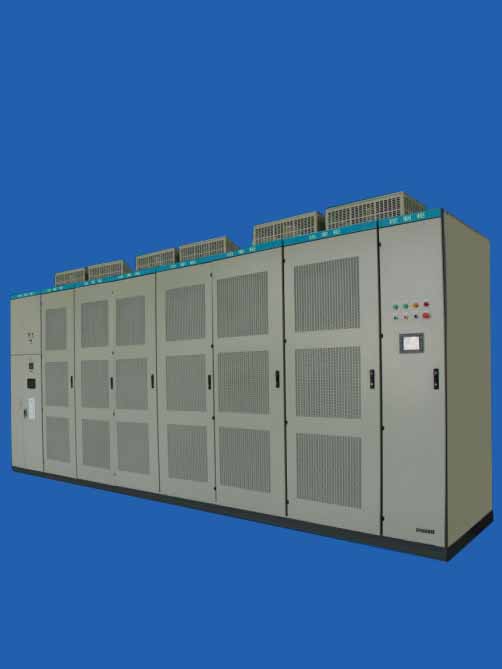

SVG無功補償裝置

發布時間:2020-07-24 02:12:07來源:錫容電力電器點擊:2721

和傳統的SVC相比,SVG具有以下獨特的優點:
1. 啟動沖擊小
SVG部分采用自勵方式起動,啟動快速且沖擊電流限制在很小的幅值;
2. 任意組合的連續補償范圍
SVG可以從額定感性工況到額定容性工況連續輸出無功,和固定電容器組合可構成任意范圍的連續補償;
3. 動態響應速度快
SVG具有10ms以內的快速輸出無功特性,因而對快速的沖擊負荷具有更好的補償效果,對閃變有更好的抑制效果;而傳統的SVC響應時間一般在40ms-60ms(太快可能引起電抗和電容器產生振蕩)。
4. 優異的諧波輸出特性
SVG既可以輸出近似正弦波的無功電流(不含諧波,用于電網補償),也可以輸出設定次數的諧波電流(用于負荷諧波濾波),即SVG輸出電流是完全有源可控的,完全滿足用戶的需要;而SVC產生大量不可控的諧波電流,又附帶大量不可控的無源濾波支路來實現自身產生的諧波電流的濾波。
5. 占地面積小
SVG以半導體功率器件構成的逆變器為核心,使用直流電容器儲能,無SVC中體積龐大的濾波支路和電抗器,安裝尺寸一般只有SVC的1/5-1/3,特別適合于對占地面積要求較高的場合。XDVAR系列SVG可做成移動式裝置。

6. 高效率
SVG采用新型低損耗IGBT功率器件,直接輸出電壓范圍1kV-35kV,省去了連接變壓器,裝置效率可達99%以上;而由于損耗曲線特性優于SVC(SVC空載時損耗達到最大),SVG的等效運行損耗一般只有SVC的1/3-1/2,等效運行耗電量大大低于SVC。
7. 超強補償能力
SVG輸出電流不依賴于系統電壓,表現為恒流源特性,在系統電壓跌落到20%時仍可以輸出額定無功電流,具有更寬的運行范圍;而SVC輸出電流與系統電壓成正比下降,使得達到同等補償效果SVG容量可以比SVC容量小20%-30%。
通過對固定電容器組的綜合控制,可以更好的滿足系統和負荷的補償范圍要求。
8. 高可靠性
SVG采用N+1或N+2冗余主電路拓?fù)浣Y(jié)構,一個(或兩個)鏈節單元損壞后仍可繼續滿負荷運行;在系統短路故障條件下,SVG可連續穩定運行,而SVC因可控硅觸發問題可能發生閉鎖退出運行;SVC使用了大量電容器電抗器,當外部系統容量與補償裝置的容量可比時,SVC會產生不穩定性而發生振蕩,而SVG對外部系統運行條件和結構變化不敏感。SVG還避免了功率器件的直接串聯。

9. 多種補償功能
??抑制電力系統過電壓,改善系統電壓穩定性
??提高系統暫態穩定水平,減少低壓釋放負荷數量,并防止發生暫態電壓崩潰
??動態地維持輸電線路端電壓,提高輸電線路穩態傳輸功率極限
??阻尼電力系統功率振蕩
??在負荷側,能抑制電壓閃變、補償負荷不平衡、提高負荷功率因數、濾除諧波。
